Υδραυλικό Κίτ Giacosun Giacomini R586SΥ001 / KTD3Y003

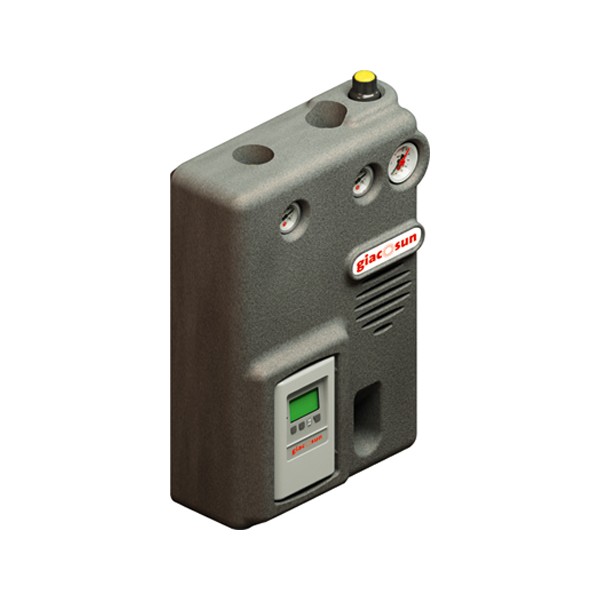

Τα συστήματα επανακυκλοφορίας giacosun® R586S και R586S-1 παρέχουν μία λύση πλήρως προ-συναρμολογημένη και μελετήθηκαν έτσι ώστε να εγγυώνται μέγιστη αξιοπιστία λειτουργίας, περιορισμένες διαστάσεις και κυρίως ευκολία στη χρήση τους τόσο κατά τη φάση εγκατάστασης όσο και κατά τη φάση συντήρησης. Η ποιότητα των συστημάτων επανακυκλοφορίας R586S και R586S-1 προκύπτει παρατηρώντας μερικά χαρακτηριστικά στοιχεία.

Τεχνικά στοιχεία:
Θερμοαγώγιμο υγρό: νερό ή διάλυμα γλυκόλης (έως 50%)
Μέγιστη θερμοκρασία λειτουργίας: 120°C (επιστροφή) 180°C (προσαγωγή)
Μέγιστη πίεση λειτουργίας: 10bar
Μέγιστη θερμοκρασία λειτουργίας της βαλβίδας ασφαλείας: 160°C
Μέγιστη πίεση λειτουργίας: 10bar

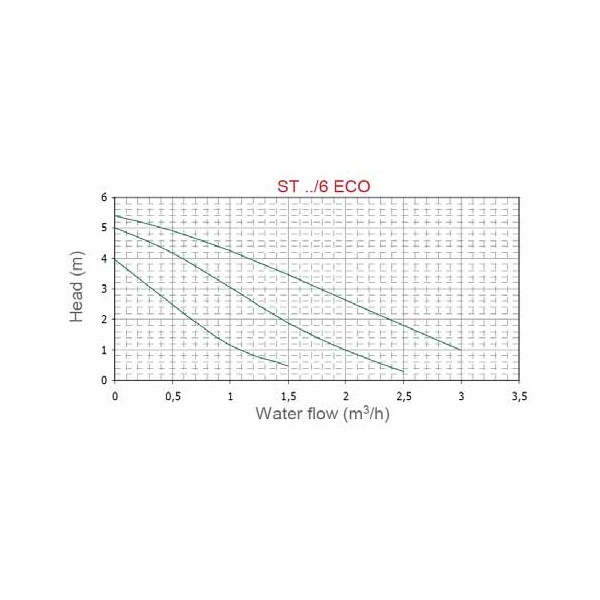

Κυκλοφορητής: WILO ST25/6-ECO-3-130-CLF-12
Τροφοδοσία: 230 VAC, 50 Hz. (συμπεριλαμβάνεται συνδετήρας molex)
Πεδίο μέτρησης της παροχής: 2 : 12 l/min (R586S)
2 ÷ 40 l/min (R586S-1)
Κλίμακα μανομέτρου: 0 ÷ 10bar
Κλίμακα θερμομέτρου: 0 ÷ 180°C
Επαφές ηλιακού κυκλώματος: 3/4” Αρσ. (απόσταση κέντρων: 125mm)
Επαφές κυκλώματος μπόιλερ: 3/4” Αρσ. (απόσταση κέντρων: 125mm)
Εκκένωση βαλβίδας ασφαλείας: 3/4” Θηλ
Επαφή δοχείου διαστολής: 3/4” Αρσ.
Διακόπτες πλήρωσης και εκκένωσης με υποδοχή για σωλήνα Ø 15mm
Μονωτικός μανδύας από PPE, πυκνότητας 70kg/m3
Συνολικό βάρος: 7,5kg

Κατασκευαστικές ιδιαιτερότητες
Η μέτρηση της παροχής γίνεται δια μέσου μιας μηχανικής διάταξης ηλεκτρονικής συνδεδεμένης με
το ηλεκτρονικό κέντρο ρύθμισης. Με τη βάνα V, ρυθμίζουμε την παροχή, ξεκινώντας από την θέση ‘’όλη ανοικτή ” (η υποδοχή για κατσαβίδι σε κάθετη θέση) και στρέφοντας με φορά ρολογιού. Με την βάνα V σε θέση πλήρως κλειστή (η υποδοχή για κατσαβίδι σε οριζόντια θέση), μπορούν να χρησιμοποιηθούν οι διακόπτες A και B για τις εργασίες πλήρωσης και
εκκένωσης της εγκατάστασης.

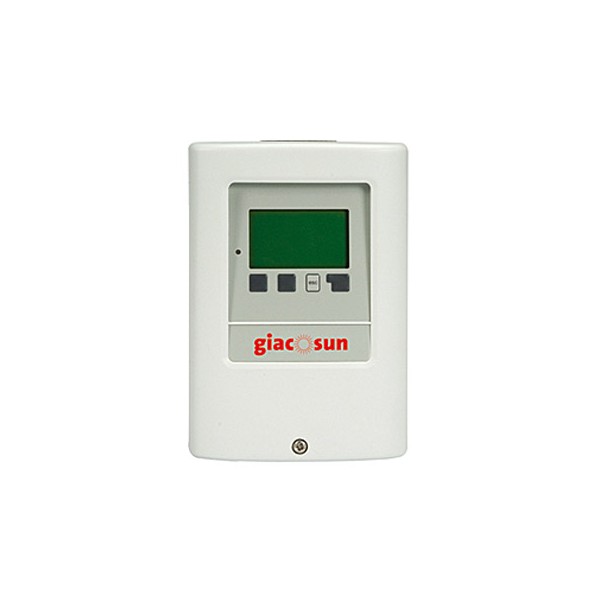

Το ηλεκτρονικό κέντρο ρύθμισης KTD3Υ003:

Το ηλεκτρονικό κέντρο είναι απλό στη χρήση του, χάρις στη σημειακή οθόνη γραφικών, φωτεινή στα τέσσερα κουμπιά και στον πρακτικό βοηθό προγραμματισμού και στα ευκόλως ανακαλούμενα σε σειρά κείμενα βοηθείας. Το ηλεκτρονικό παρέχει εισόδους για αισθητήρια θερμοκρασίας
τύπου Pt1000, μιας εξόδου με relè για τον έλεγχο ενός ηλεκτρονικού κυκλοφορητή και μιας ή δύο εξόδων με relè για την εντολή (ξεκίνα/ σταμάτα) σε μια αντλία ή σε μια ηλεκτροβάνα (άνοιγμα/κλείσιμο). Τα μόνιμα προγράμματα στο ηλεκτρονικό επιτρέπουν να εισαχθούν διάφορες
απεικονίσεις εγκατάστασης. Ο έλεγχος λειτουργίας επιτρέπει την απλή ανάγνωση των μετρημένων τρεχόντων τιμών αλλά και την ανάλυση και απεικόνιση σε βάθος χρόνου του συστήματος δια μέσου γραφικών και στατιστικών. Πολλές άλλες λειτουργίες συμπληρώνουν τις προσφερόμενες
δυνατότητες από το ηλεκτρονικό KTD:

• Είναι δυνατόν κάθε στιγμή η επανεισαγωγή των προηγούμενων τιμών ή,
  αν είναι απαραίτητο, των προβλεπομένων από τον κατασκευαστή
• Η λειτουργία μπλοκαρίσματος μενού αποτρέπει ανεπιθύμητες
  μετατροπές των εισαγμένων παραμέτρων λειτουργίας κατά την φάση
  προγραμματισμού του ηλεκτρονικού
• Η λειτουργία αντιμπλοκαρίσματος ενεργοποιεί για 5 δευτερόλεπτα με
  κανονικά διαλείμματα την αντλία ή την συνδεδεμένη με το relè βάνα για
  να αποτρέψει πιθανό μπλοκάρισμα εξ αιτίας παραμονής αρκετό χρόνο σε
  απενεργοποίηση
• Η λειτουργία αντί-λεγιονέλλα προβλέπει τη θέρμανση σε καθορισμένα
  χρονικά διαλείμματα σε υψηλή θερμοκρασία στο δοχείο αποθήκευσης
  (μπόιλερ).
